La junta dieléctrica MAVItek-SAC ha sido desarrollada para brindar una solución efectiva de sellado y aislamiento eléctrico de bridas. ofreciendo máxima resistencia y durabilidad.
DISEÑO
Su diseño único de alta resistencia, reforzado con resina y fibra de vidrio en ambas caras y uido a un núcleo de acero inoxidable, proporcionan una base sólida para el sellado del asiento, mientras mantiene un completo aislamiento eléctrico entre las caras de las bridas.
AISLAMIENTO ELÉCTRICO
Además de su excelente capacidad de sellado, el diseño de MAVItek-SAC ofrece el más efectivo aislamiento eléctrico, actuando como interfase no conductiva entre dos elementos metálicos. Esto elimina la corrosión producida por el contacto entre metales y la coriente inducida por los componentes metálicos de la cañería.
Cuando la junta MAVItek-SAC es utilizada con arandelas y tubos aislantes tal como son provistas en el kit Dialéctrico MAVItek-SAC, es especialmente efectiva para romper la conductividad eléctrica en tuberías con sistemas de protección catódica.
El núcleo de la junta es de aceron inoxidable 316 lo cual le permite resistir ciclos de mayor presión, períodos de alta flexión y, principalmente, el exceso de torque, ya que su centro metálico actúa como tope mecánico. En una junta dialéctrica sin centro de acero, el exceso de torque pondría en riesgo todo el sistema de tuberías.
SELLADO

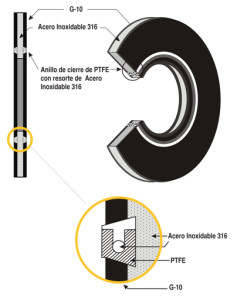

La junta MAVItek-SAC cumple la función de sellar la diferencia entre el exterior de la junta y el fluido conducido por la tubería. Su diseño cuenta con un sello de PTFE guiado internamente por un resorte en AISI 316 de sección plana. Éste actúa alojado dentro de un muelle mecanizado en el núcleo metálico de la junta. Al ajustar los espárragos se le aplica torque a las bridas y se desvían los labios, obteniendo un sellado perfecto, incluso a baja presión. Cuánto mayor sea la presión, más fuerza de cierre se aplica sobre las bridas obteniendo mejores resultados. A su vez, se mantiene el aislamiento dieléctrico completo en las uniones de las bridas.
La junta MAVItek-SAC se puede utilizar con cualquier tipo de brida y/o especialización (ANSI, API, MSSP, BS, DIN, AS, etc).
PROPIEDADES DEL MATERIAL G-10
| Compresion | Fuerza dieléctrica | Temp. Máx. de trabajo | Absorción | Flexibilidad | Estiramiento |
| 60.000 PSI | 500 vpm | 285°F (140° C) | 0,25% | 55.000 PSI | 40.000 PSI |

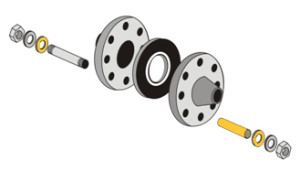

KIT DIELÉCTRICO MAVItek-SAC
El kit dieléctrico MAVItek-SAC ha sido diseñado para trabajar en conjunto con la junta de sellado dialéctrica, para obtener el completo aislamiento eléctrico de la instalación.
Cada kit está compuesto por:
- Una junta dieléctrica MAVItek-SAC.
- Tubos aislantes de G-10 para protección de los espárragos.
- Arandelas aislantes de G-10 (dos por cada tubo aislante).
- Arandelas metálicas de acero carbono zincado (dos por cada tubo aislante).
EMBALAJE
Cada kit viene envalado en caja de madera, con bolsas individuales selladas en su interior que protegen cada grupo de componentes, con el fin de conservar el conjunto en óptimas condiciones durante su traslado y almacenaje.
