Las juntas de expansión de caucho fabricadas con cuerpo tipo barril o con cuerpo ondulado, absorben los cuatro movimientos: compresión, elongación, deflexión lateral, y deflexión angular.

Además eliminan vibraciones y ruidos provenientes de bombas, u otros equipos.

Son aplicables para los siguientes fluidos: Agua fría, Agua caliente, agua de mar, ácidos débiles, álcalis, aire, líquidos viscosos, etc.

Modelo tipo BARRIL



Estructura

  • Cuerpo: Neopreno, también disponible en otros elastómeros.
  • Refuerzo: Tejidos de nylon y alambre de acero.
  • Bridas: Acero galvanizado, perforado según norma ANSI S-150.

Características

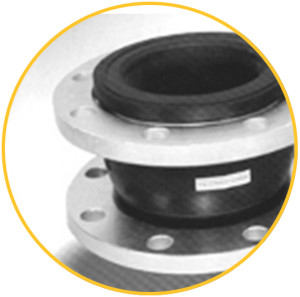

  • expancion01Cuerpo de caucho que permite grandes movimientos axiales, laterales y angulares en relación con su pequeña longitud de montaje.
  • Moldeado de precisión en caucho sintético y nylon.
  • Excelente habilidad para absorber vibración y ruido.
  • Soportan alta presión.
  • Resistentes a la corrosión.
  • Fácil de instalar por sus bridas flotantes.

Condiciones de operación

  • Presión de servicio: 16 Kg/cm2
  • Presión de rotura: 60 Kg/cm2
  • Temperatura de servicio: -10ºC hasta 105ºC

Instalación

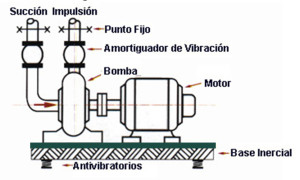

  • expancion02Para amortiguar vibraciones en bombas:
    Siempre debe colocarse la junta de expansión lo más cerca posible a la bomba y fijarse firmemente el otro extremo mediante un anclaje o punto fijo. De esta manera se obtiene un buen funcionamiento y aislación de la vibración.

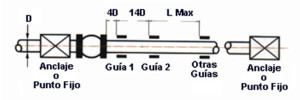

  • expancion03Para absorber movimientos en cañerías:
    La junta de expansión debe intercalarse en el tramo de cañería de acuerdo al esquema. Es importante respetar la colocación de los puntos fijos y las guías para un correcto funcionamiento.
Diámetro Nominal Longitud de Montaje MM Recorrido MM Movimientos Admisibles desde la Pos. Neutral Presión de Servicio
Pulgadas Neutral Min. – Máx. Compresión Extensión Compresión Axial Extensión Axial Deflexión Lateral Deflexión Ang. Kg/cm2 a 80ºC
1 1/4″ 152 143-157 140-162 13 9 13 15º 16
1 1/2″ 152 143-157 140-162 13 9 13 15º 16
2″ 152 143-157 140-162 13 9 13 15º 16
2 1/2″ 152 143-157 140-162 13 9 13 15º 16
3″ 152 143-157 140-162 13 9 13 15º 16
4″ 152 138-159 133-165 19 13 13 15º 16
5″ 152 138-159 133-165 19 13 13 15º 16
6″ 152 138-159 133-165 19 13 13 15º 16
8″ 152 138-159 133-165 19 13 13 15º 16
10″ 203 184-211 178-219 25 16 19 15º 16
12″ 203 184-211 178-219 25 16 19 15º 16

Modelo tipo Ondulado

Estructura

  • Cuerpo: Neopreno.
  • Refuerzo: Tejidos de nylon.
  • Uniones: Tipo UDH de acero dúctil galvanizado rosca BSP.
Diámetro Nominal Longitud de Montaje MM Recorrido MM MovimientosAdmisibles desde la Pos. Neutral Presión de Servicio
Pulgadas Neutral Min. – Máx. Compresión Extensión Compresión Axial Extensión Axial Deflexión Lateral Deflexión Ang. Kg/cm2 a 80ºC
 1/2″ 203 186-206 181-209 22 6 22 25º 10
3/4″ 203 186-206 181-209 22 6 22 25º 10
1″ 203 186-206 181-209 22 6 22 25º 10
1 1/4″ 203 186-206 181-209 22 6 22 25º 10

Factor de Correccion por Temperatura

Factor de Corrección presión / temp. Temperatura de Operación
80ºC 85ºC 90ºC 95ºC 100ºC 105ºC
Máxima presión de servicio (x factor) x 1,0 x 0,92 x 0,83 x 0,75 x 0,67 x 0,60
